محافظ جان چیست؟ تفاوت محافظ جان با محافظ جان ترکیبی و کلید مینیاتوری
محافظ جان (RCCB) چگونه از برقگرفتگی جلوگیری میکند؟ در این مقاله تفاوت کلید محافظ جان، محافظ جان ترکیبی (RCBO) و کلید مینیاتوری (MCB)، نحوه عملکرد، مزایا و کاربرد هرکدام را بهصورت کامل بررسی میکنیم.
محافظ جان (که در اصطلاح فنی به آن RCCB یا کلید جریان نشتی میگویند) یکی از حیاتیترین تجهیزات در سیستم برقکشی ساختمانها است. هدف اصلی این وسیله، پیشگیری از برقگرفتگی انسان و جلوگیری از آتشسوزیهای ناشی از نشت جریان برق است.
در ادامه، این تجهیز ایمنی و تفاوتهای کلیدی آن با مدلهای ترکیبی و کلیدهای مینیاتوری به زبان ساده اما در قالبی علمی و رسمی بررسی شده است.

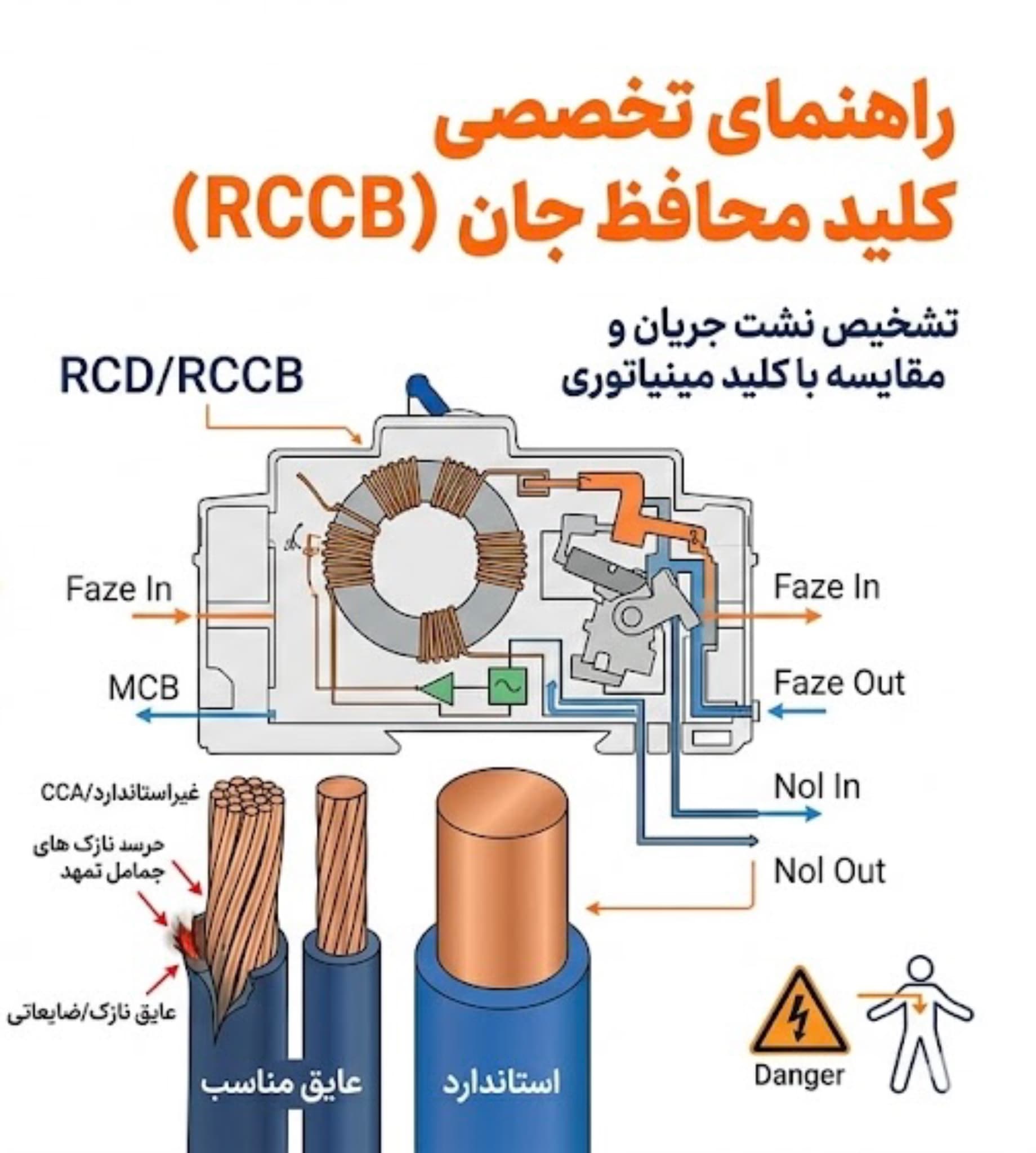

محافظ جان چیست و چگونه کار میکند؟
برق یک مسیر رفت (فاز) و یک مسیر برگشت (نول) دارد. در یک مدار سالم، مقدار جریان برقی که از سیم فاز وارد میشود، باید دقیقاً برابر با جریانی باشد که از سیم نول برمیگردد.
کلید محافظ جان مانند یک ترازوی دیجیتالِ بسیار دقیق، مدام این جریان رفت و برگشت را اندازه میگیرد. اگر به هر دلیلی (مثل لمس سیم بدون روکش توسط انسان یا خرابی عایق دستگاههای برقی) بخشی از جریان برق به زمین نشت کند، تعادل جریان رفت و برگشت به هم میخورد. کلید محافظ جان این اختلاف ناچیز را در کسری از ثانیه (کمتر از ۳۰ میلیثانیه) تشخیص داده و برق کل مدار را قطع میکند تا جان انسان نجات یابد.
تفاوت محافظ جان و محافظ جان ترکیبی (RCBO)
برای درک راحتتر، کلیدهای محافظ جان معمولی فقط و فقط یک وظیفه دارند: تشخیص نشت جریان و محافظت از جان انسان. این کلیدها در برابر فشار بیش از حد به مدار (اضافه بار) یا اتصالی کردن سیمها (اتصال کوتاه) هیچ واکنشی نشان نمیدهند و خودشان آسیب میبینند.
اما محافظ جان ترکیبی یک دستگاه دوجانبه است:
-
محافظ جان معمولی (RCCB): تنها در برابر نشت جریان (برقگرفتگی) از مدار محافظت میکند. برای کارکرد ایمن، حتماً باید یک کلید مینیاتوری هم در کنار آن نصب شود.
-
محافظ جان ترکیبی (RCBO): ادغامِ کلید مینیاتوری و محافظ جان در یک پوسته است. این کلید همزمان از انسان در برابر برقگرفتگی، و از وسایل برقی در برابر اتصالی و جریان اضافه محافظت میکند. استفاده از آن باعث صرفهجویی در فضای جعبه فیوز میشود.
تفاوت محافظ جان و محافظ مینیاتوری (MCB)
این دو کلید وظایف کاملاً متفاوتی دارند و در سیستم برقکشی مکمل یکدیگر هستند، نه جایگزین هم. به طور خلاصه، کلید مینیاتوری از تجهیزات و سیمکشی محافظت میکند، در حالی که محافظ جان از انسان مراقبت مینماید.
مقایسه دقیق این دو تجهیز در جدول زیر آورده شده است:
| ویژگی | کلید مینیاتوری (MCB) | کلید محافظ جان (RCCB) |
|---|---|---|
| هدف اصلی | محافظت از سیمکشی و دستگاهها در برابر سوختن | محافظت از انسان در برابر شوک و برقگرفتگی |
| عامل فعالسازی | جریان بسیار بالا (اتصالی/اتصال کوتاه) یا مصرف بیش از حد مجاز (اضافه بار) | نشت جریان برق به زمین (حتی در مقادیر بسیار کم مانند ۳۰ میلیآمپر) |
| سرعت و حساسیت | به جریانهای کم (در حد میلیآمپر) حساس نیست و برق را قطع نمیکند | فوقالعاده حساس است و قبل از آسیب جدی به بدن انسان، مدار را قطع میکند |
| محل نصب | در ابتدای ورودی خطوط تغذیه هر بخش از ساختمان | معمولاً بعد از کلید مینیاتوری اصلی یا برای مدارهای حساس (مانند حمام و آشپزخانه) |
نتیجهگیری علمی: برای داشتن یک ساختمان استاندارد و ایمن، وجود هر دو سیستم الزامی است. کلید مینیاتوری از آتشسوزی ناشی از اتصالی سیمها جلوگیری میکند و کلید محافظ جان، خطای خطرناک نشت برق را خنثی میسازد. در سیستمهای مدرن، استفاده از کلیدهای ترکیبی (RCBO) به دلیل کارایی دوگانه، استاندارد بالاتری از ایمنی را فراهم میآورد.
