بررسی اشتباهات رایج و کلیدی در انتخاب سیم و کابل ساختمان

سیستم سیم‌کشی و توزیع انرژی الکتریکی، حکم رگ‌های یک ساختمان را دارد. انتخاب نادرست تجهیزات این بخش، نه‌تنها کارایی تجهیزات برقی را کاهش می‌دهد، بلکه بر اساس آمارهای رسمی، یکی از سه عامل اصلی بروز آتش‌سوزی در ساختمان‌های مسکونی و تجاری است. این مقاله با رویکردی علمی اما به زبان ساده، به بررسی رایج‌ترین اشتباهات طراحان و مجریان ساختمانی در انتخاب سیم و کابل می‌پردازد و راهکارهای استاندارد را ارائه می‌دهد.

۱. عدم تطابق سایز سیم با جریان مصرفی (سطح مقطع نادرست)

یکی از مهلک‌ترین اشتباهات، انتخاب سیم بر اساس اصول سنتی یا حدس و گمان است. هر سیم با توجه به قطر خود (سطح مقطع)، توانایی عبور مقدار مشخصی از جریان الکتریکی (آمپر) را دارد.

• خطا: استفاده از سیم‌های نازک (مثلاً سطح مقطع ۱.۵ میلی‌متر مربع) برای مصارف سنگین مانند پریزهای آشپزخانه، کولر گازی یا ماشین لباسشویی.

• پیامد علمی: عبور جریان بیش از حد مجاز از یک سیم، فرمول مقاومت الکتریکی را فعال کرده و سبب تولید گرمای شدید در داخل سیم می‌شود. این گرما عایق پلاستیکی سیم (PVC) را ذوب کرده و منجر به اتصال کوتاه و آتش‌سوزی صامت در داخل دیوارها می‌گردد.

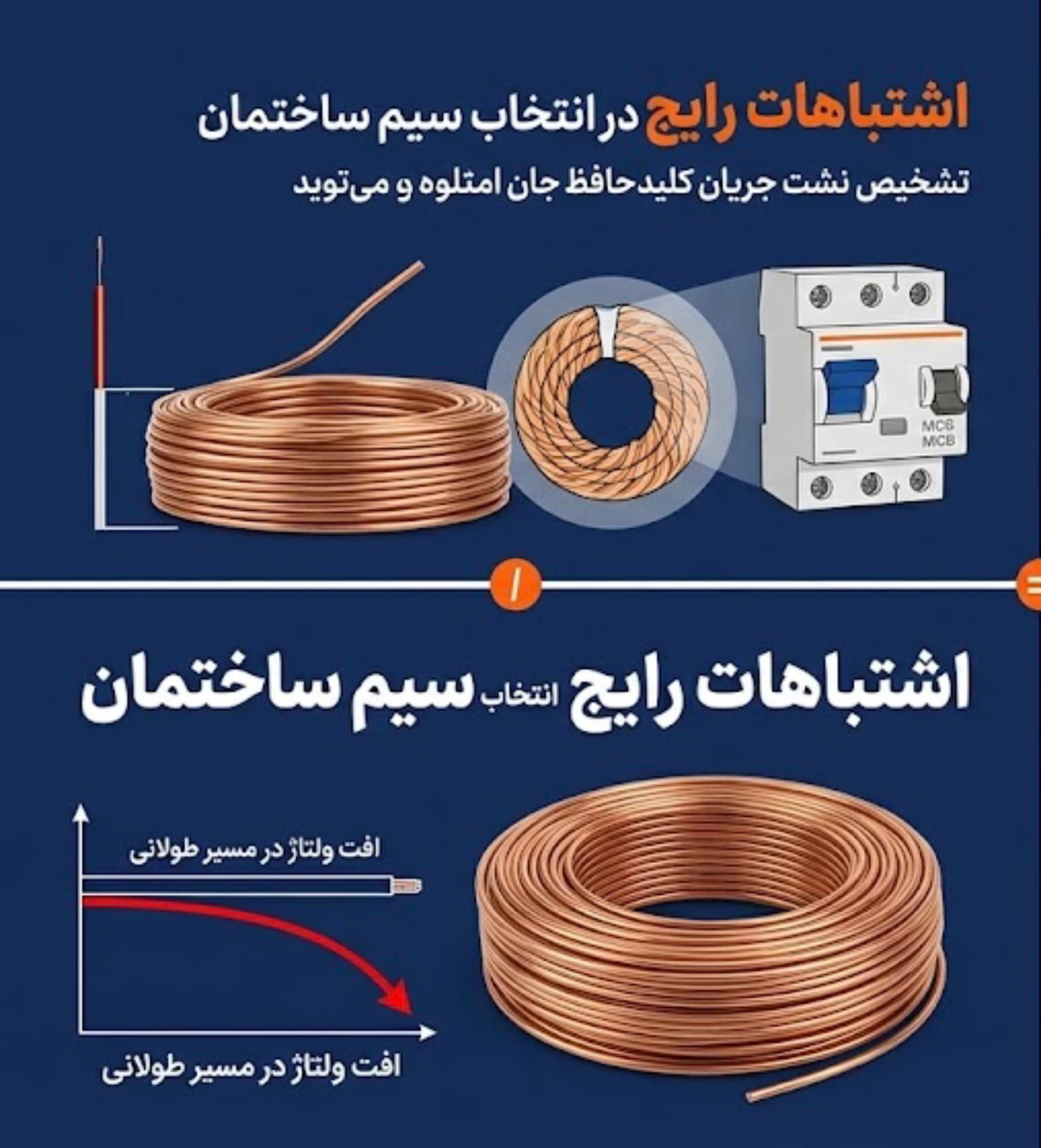

۲. نادیده گرفتن طول مسیر و افت ولتاژ

بسیاری از افراد تصور می‌کنند اگر سایز سیمی برای یک دستگاه مناسب است، در هر فاصله‌ای می‌توان از آن استفاده کرد.

• خطا: عدم محاسبه افت ولتاژ در مسیرهای طولانی (مثلاً سیم‌کشی از کنتور اصلی در پارکینگ تا طبقات بالایی برج‌ها).

• پیامد علمی: جریان برق در طول مسیر به دلیل مقاومت طبیعی سیم دچار افت ولتاژ می‌شود. اگر طول مسیر زیاد باشد و سایز سیم را یک یا دو رده بالاتر انتخاب نکنیم، ولتاژ ضعیفی به دستگاه (مانند یخچال یا کولر) می‌رسد که باعث فشار به موتور (کمپرسور) و سوختن زودرس آن می‌شود.

۳. استفاده از سیم‌های با هادی آلومینیومی به جای مس در فضاهای غیرمجاز

امروزه به دلیل قیمت بالای مس، گرایش به سمت خرید سیم‌های آلومینیومی یا سیم‌های تقلبی موسوم به CCA (مغز آلومینیوم با روکش مس) افزایش یافته است.

• خطا: استفاده از سیم آلومینیومی در سیم‌کشی داخلی و خرد ساختمان.

• پیامد علمی: فلز آلومینیوم نسبت به مس مقاومت الکتریکی بالاتر و شکل‌پذیری کمتری دارد. آلومینیوم در مجاورت هوا به سرعت اکسید می‌شود. اکسید آلومینیوم عایق برق است و ایجاد مقاومت شدید در محل اتصالات (پشت کلید و پریزها) می‌کند که نتیجه آن تولید جرقه، داغ شدن نقطه اتصال و حریق است. طبق استاندارد ملی ایران (مبحث ۱۳)، استفاده از آلومینیوم برای سیم‌کشی داخلی ساختمان‌های مسکونی مجاز نیست.

۴. عدم توجه به جنس و استاندارد عایق سیم (روکش پلاستیکی)

اشتباه رایج دیگر، تمرکز صرف روی مغزی سیم و غفلت از کیفیت روکش آن است.

• خطا: خرید سیم‌های ارزان‌قیمت و فاقد علامت استاندارد که عایق آن‌ها از مواد ضایعاتی بازیافتی تهیه شده است.

• پیامد علمی: عایق‌های غیراستاندارد در برابر حرارت ناشی از جریان‌های عادی برق به سرعت خشک و شکننده می‌شوند. با کوچک‌ترین جابجایی یا به مرور زمان، این عایق‌ها ترک خورده و مغزی مسی لخت با لوله‌های خرطومی یا سیم‌های مجاور تماس پیدا می‌کند که عامل اصلی سوختن فیوزها و برق‌دار شدن بدنه ساختمان است.

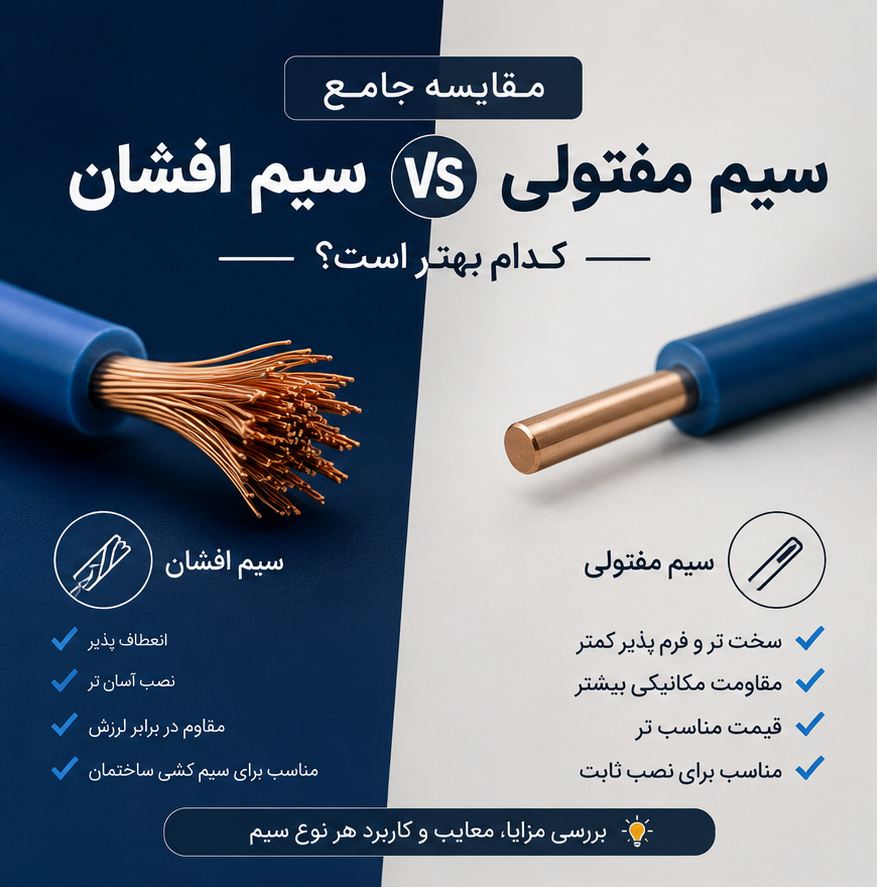

۵. انتخاب نادرست نوع سیم (افشان در برابر مفتولی)

سیم‌ها از نظر ساختار هادی به دو دسته کلی افشان (انعطاف‌پذیر) و مفتولی (خشک) تقسیم می‌شوند که هرکدام کاربرد علمی خود را دارند.

• خطا: استفاده جایگزین از این دو به جای یکدیگر بدون در نظر گرفتن شرایط فیزیکی مسیر.

• پیامد علمی: سیم‌های افشان برای مسیرهای پرپیچ‌وخم و داخل لوله‌ها مناسب هستند زیرا به راحتی خم می‌شوند. اما سیم‌های مفتولی برای نصب ثابت، زیر گچ و جاهایی که نیاز به فرم‌دهی ثابت دارند استفاده می‌شوند چرا که استقامت مکانیکی بالاتری داشته و در برابر خوردگی مقاوم‌ترند. استفاده از سیم افشان غیراستاندارد در فضاهای مرطوب می‌تواند به مرور زمان باعث پدیده "کاپیلاری" یا جذب رطوبت درون رشته‌ها شود.

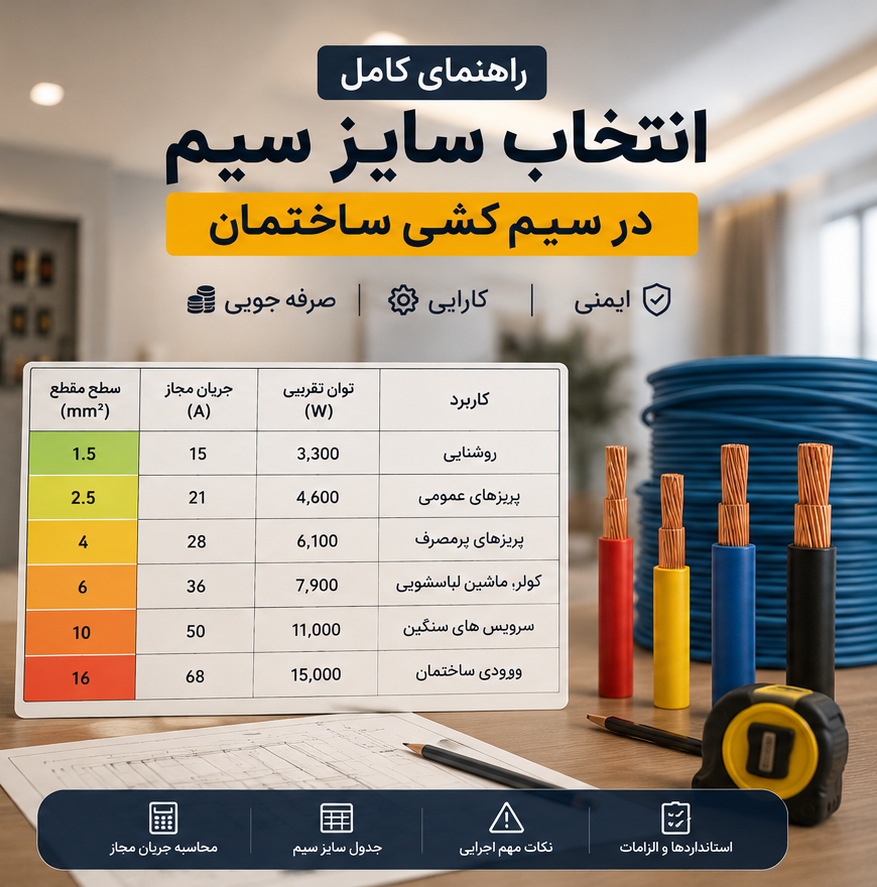

جدول راهنمای کاربردی انتخاب سایز سیم در ساختمان (بر اساس استاندارد مبحث ۱۳)

نتیجه‌گیری و راهکار مهندسی

هزینه خرید سیم و کابل استاندارد شاید در نگاه اول کمی بالاتر از نمونه‌های متفرقه باشد، اما این هزینه در واقع یک "بیمه‌نامه عمر و سرمایه" برای ساختمان است. برای پیشگیری از حوادث ناگوار توصیه می‌شود: ۱. همواره از برندهای معتبر و دارای تاییدیه شرکت توانیر و علامت استاندارد ملی خرید کنید. ۲. با خم کردن سیم، کیفیت روکش آن را بسنجید (روکش نباید سفید شود یا ترک بخورد). ۳. حتماً سیم‌کشی ساختمان را به مهندسان ناظر و برق‌کاران مجرب و متعهد بسپارید تا محاسبات جریان و افت ولتاژ به درستی اعمال شود.
